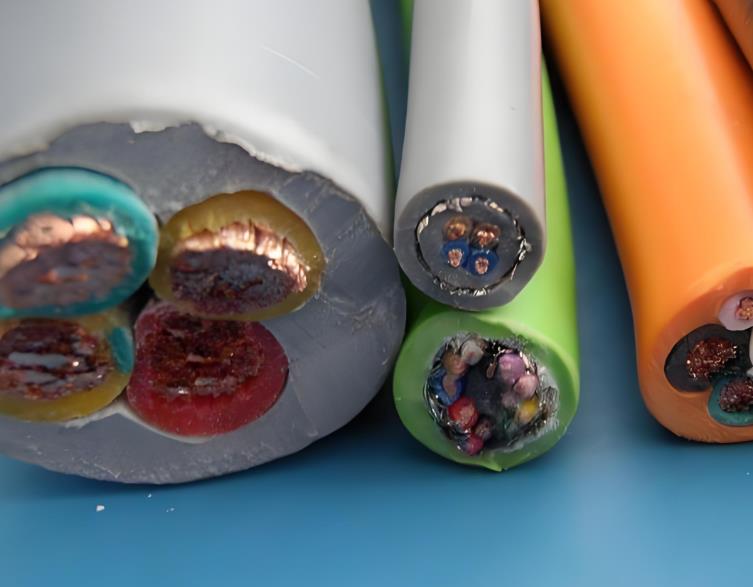

由于我們?nèi)粘Ｉ钪薪佑|多的是塑料絕緣電線電纜，所以本文針對這種電線電纜的檢測項(xiàng)目進(jìn)行解讀，以幫助大家對電線電纜產(chǎn)品有一個(gè)還清楚的認(rèn)識。這種塑料絕緣電線電纜的檢測依據(jù)是*標(biāo)準(zhǔn)GB5023系列和JB8734系列。依據(jù)標(biāo)準(zhǔn)常規(guī)檢測的項(xiàng)目主要有以下幾類:標(biāo)志、結(jié)構(gòu)尺寸、電性能、機(jī)械性能、絕緣和護(hù)套的材料性能試驗(yàn)等。

1、標(biāo)志檢查

標(biāo)準(zhǔn)要求電纜包裝上應(yīng)附有表示產(chǎn)品型號、規(guī)格、標(biāo)準(zhǔn)號、廠名和產(chǎn)地的標(biāo)簽或標(biāo)志，規(guī)格包括額定電壓、芯數(shù)和導(dǎo)體標(biāo)稱截面等;電纜表面應(yīng)印有制造廠名、產(chǎn)品型號和額定電壓的連續(xù)標(biāo)志，標(biāo)志間距要求≤200mm(絕緣表面)或≤500mm (護(hù)套表面)，標(biāo)志內(nèi)容應(yīng)全、清晰、耐擦，這個(gè)要求是方便使用者了解電纜的型號規(guī)格及電壓等級，以免敷設(shè)錯(cuò)誤。另外，電線絕緣線芯應(yīng)優(yōu)先選用標(biāo)準(zhǔn)建議的顏色，單獨(dú)要提的是黃/綠雙色線芯，這種線一般用在電器產(chǎn)品的電源線中，這條雙色線用于接地，對于黃/綠搭配標(biāo)準(zhǔn)也有以下規(guī)定:即對每段長巧~的雙色絕緣線芯，其中一種顏色應(yīng)至少覆蓋絕緣線芯表面的30%，且不大于70%，而另一種顏色則覆蓋絕緣線芯的其余部分，即黃/綠雙色應(yīng)基本均衡搭配。

2、結(jié)構(gòu)尺寸檢測

包括絕緣和護(hù)套的厚度、薄厚度、外形尺寸等。絕緣和護(hù)套的厚度大小對于電纜能夠耐受多大強(qiáng)度的電壓，以及其機(jī)械性能好壞都有很重要的作用，所以對于不同規(guī)格的電纜，標(biāo)準(zhǔn)對厚度都有嚴(yán)格規(guī)定，要求不得低于*標(biāo)準(zhǔn)的規(guī)定值。電纜絕緣厚度太薄會嚴(yán)重影響電纜的使用安全，會帶來電纜擊穿、導(dǎo)體裸露引起漏電等安全隱藏問題，當(dāng)然也不是越厚越好，應(yīng)不影響安裝，故標(biāo)準(zhǔn)又設(shè)了一個(gè)外形尺寸要求對此進(jìn)行限制。

3、電性能檢測

電纜的電性能包括的檢測項(xiàng)目不多，主要有導(dǎo)體直流電阻、絕緣電阻、成品電壓試驗(yàn)及絕緣線芯間電壓試驗(yàn)，每項(xiàng)都很重要，金聯(lián)宇電線電纜廠介紹，導(dǎo)體電阻直接反映了電纜的電傳輸性能，直接影響電纜在通電運(yùn)行中的溫度、壽命、電壓降、以及運(yùn)行安全，它主要考查導(dǎo)體的材質(zhì)和截面積，若導(dǎo)體的材質(zhì)不好或截面積嚴(yán)重不足，就會造成導(dǎo)體直流電阻嚴(yán)重超標(biāo)，這種電纜鋪設(shè)在線路中就會增加電流在線路上通過時(shí)的損耗，引起電纜導(dǎo)體本身發(fā)熱，引起包覆導(dǎo)體的絕緣老化開裂，造成供電線路漏電、短路，還會造成火災(zāi)，危及人身、財(cái)產(chǎn)的安全。標(biāo)準(zhǔn)對不同規(guī)格電纜的導(dǎo)體直流電阻值均有嚴(yán)格的規(guī)定，不得大于標(biāo)準(zhǔn)規(guī)定的值。

絕緣電阻、成品電壓試驗(yàn)及絕緣線芯間電壓試驗(yàn)，均考查的是電纜絕緣層和護(hù)套層的電氣絕緣性能，絕緣電阻是檢測兩個(gè)導(dǎo)體之間絕緣材料的電阻，它應(yīng)夠大以起到絕緣保護(hù)作用。成品電壓試驗(yàn)及絕緣線芯間電壓試驗(yàn)不光要求電纜有夠的絕緣能力，還要求絕緣或護(hù)套材料均勻無雜質(zhì)、厚度夠均勻，表面不能有看不見的沙眼、針孔等，否則就會造成耐壓試驗(yàn)時(shí)局部擊穿。

4、機(jī)械性能檢測

主要是考查絕緣和護(hù)套塑料材料的抗張強(qiáng)度、斷裂伸長率，包括老化前后，還有對于成品軟電纜進(jìn)行的曲撓試驗(yàn)、彎曲試驗(yàn)、荷重?cái)嘈驹囼?yàn)、絕緣線芯撕、裂試驗(yàn)、靜態(tài)曲撓試驗(yàn)等。老化前、后抗張強(qiáng)度、老化前后斷裂伸長率是電纜絕緣和護(hù)套材料重要基本的指標(biāo)，要求用做電纜絕緣和護(hù)套的材料，既要有夠的拉伸強(qiáng)度不容易拉斷，又要有一些的柔韌性，老化是指在高溫條件下，絕緣和護(hù)套材料保持其原有性能的能力，老化不應(yīng)嚴(yán)重影響材料的抗張強(qiáng)度和伸長率，這些都將直接影響電纜的使用壽命，若抗張強(qiáng)度和斷裂伸長率不合格，進(jìn)行電纜的施工安裝時(shí)就很是容易出現(xiàn)護(hù)套或絕緣體斷裂，或在光、熱環(huán)境下使用的電纜其護(hù)套和絕緣容易變脆，斷裂，致使帶電導(dǎo)體露出來，發(fā)生觸電危險(xiǎn)。

另外軟電纜由于不是固定敷設(shè)，使用中存在反復(fù)拖拉、彎曲等情況，所以對于軟電纜標(biāo)準(zhǔn)又另外規(guī)定了在其成品電纜上加做動態(tài)曲撓試驗(yàn)、彎曲試驗(yàn)、荷重?cái)嘈驹囼?yàn)、絕緣線芯撕、裂試驗(yàn)、靜態(tài)曲撓試驗(yàn)等，以保這種線纜在實(shí)際使用中達(dá)到要求。如動態(tài)曲撓試驗(yàn)主要考核軟電纜在受到外界的機(jī)械拉伸和彎曲等應(yīng)力時(shí)，軟導(dǎo)體的絞合線絲是否斷裂而減低電的傳輸性能，或者刺破絕緣而減低絕緣電氣性能;絕緣在受到應(yīng)力作用是是否變形或開裂而影響電纜的電氣絕緣性能的一種試驗(yàn)的方法。

5、絕緣和護(hù)套材料性能試驗(yàn)

包括熱失重、熱沖擊、高溫壓力、低溫彎曲、低溫拉伸、低溫沖擊、阻燃性能等等。這些都是考查絕緣和護(hù)套的塑料材料的性能好壞，如熱失重試驗(yàn)是檢測經(jīng)過7天80℃的高溫老化后材料降解、揮發(fā)的程度;熱沖擊檢測在150℃高溫1h后經(jīng)不同卷繞的絕緣表面是否有開裂;高溫壓力檢測絕緣材料在經(jīng)過高溫再冷卻后其彈性的保持程度;低溫試驗(yàn)一般指在-15℃條件下其機(jī)械性能的變化，都是檢測線纜材料在低溫環(huán)境下是否變脆、易開裂或易拉斷等。

       另外電纜的阻燃性能勝能很重要，考查該項(xiàng)性能的試驗(yàn)為不延燃試驗(yàn)，即對按標(biāo)準(zhǔn)安裝的成品電纜用的火焰點(diǎn)燃一些的時(shí)間，待其火焰自行熄滅后檢查線纜被燒的情況，當(dāng)然被燒掉的部分越少越好，說明其燃燒性差，阻燃性好，越安全。
