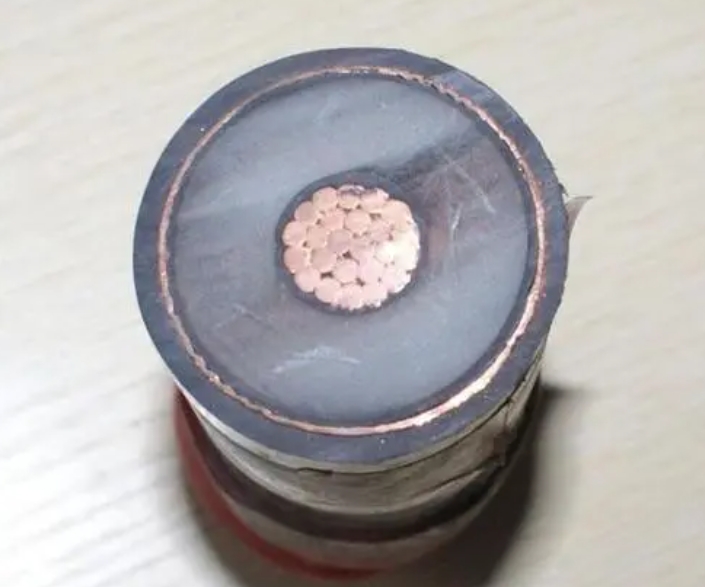

10千伏以上的電纜采用單芯結構，金屬保護層產生接地環流。 環流超標(環流值在50A以上或負載電流的20%以上或相間較大值/較小值在3以上)不僅會影響電纜的載流量和壽命，其工作電流的產生的交變磁場在金屬保護層產生感應電位，護套通過大地形成通道后，如果不消除不足，高壓電纜環流引起的嚴重發熱還會燒毀接地線或接地箱，還可能引起惡性電網事故，那么，下面一起了解下高壓電纜接地環流異常原因分析吧!

　　一、高壓電纜接地環流的影響因素

　　影響高壓電纜接地環流的主要因素如下。

　　1、高壓電纜的接觸電阻

　　如果有焊接不良或接觸不良的地方，相的接觸電阻增大， 隨著電阻的增大，則該相的接地環流會明顯變小，但其他兩相的接地環流并不一定隨之變小?？偨拥仉娏饕膊灰欢p少。

　　2、高壓電纜接地電阻

　　隨著接地電阻和大地電路電阻之和的增加，引起發熱和損失，各接地的環流減少。 但是，接地電阻過大會導致接地點接觸不良。

　　3、高壓電纜的接地方式

　　為了限制高壓電纜金屬保護層的感應電位， 對于長高壓電纜線路，能有效限制接地環流的是交叉互聯接地方式，高壓電纜通常采用護套或屏蔽層的一端接地、兩端接地、交叉互聯等接地方式。

　　4、各高壓電纜段的長度、電纜的排列方式、相間距離等

　　高壓電纜一般采用交叉連接的接地方式來降低接地環流，護套交叉連接的各段往往具有不同的長度和不同的排列方式。 但在電纜管道鋪設的工程實踐中，這是因?yàn)?，因此，在不等長段電纜中，長電纜采用感應電壓小的三角排列方式，短電纜采用感應電壓大的水平或垂直排列方式有利于降低大段的鞘層感應電壓，在相同線芯電流下的單位長度電纜的水平或垂直排列方式中，金屬護套的感應電壓比直角三角形排列方式的護套的感應電壓大。 應適當選擇各段排列方式

　　二、高壓電纜接地環流異常分析

　　1、互聯網切換失敗

　　如果改變相位失敗，將失去某個方向的電流相位量，此時護套接地電流明顯增大，可能引起駕駛故障。 在位錯失敗的情況下，三相電流的振幅、相位有很大的差異。 位錯離兩相接地電流比較近，另一相電流相對較小，一般為較小接地電流相的兩倍左右。

　　2、水箱內會進水

　　當交叉接線箱進水時，箱內水體形成的接地電阻小，箱內外水體連接相當于電流直接接地。

　　由于多年的降雨，電纜溝的交叉接線箱內可能長期積水，電纜內部的熱量急劇上升。 一箱進水后，特別是兩箱進水時，容易接地的電流達到數百安培，鞘電流急劇增加，故障電路的三相電流有微小差異，比非故障時間段增加約2.5倍。

　　3、同軸電纜斷線

　　采用交叉互聯接地方式的線路一般大于1 km，同時，相關的金屬護套無法形成電路，同軸電纜一旦切斷，切斷處將產生百伏電壓，對線路構成嚴重威脅。 護套內無法通過環流。
